Plakalı Eşanjörü Oluşturan Parçalar

Isı transferi alanında en verimli sistemlerden bir olan plakalı eşanjörler temel olarak gövde, ısı transfer plakaları, taşıma milleri ve bağlantı aparatlarından oluşur.

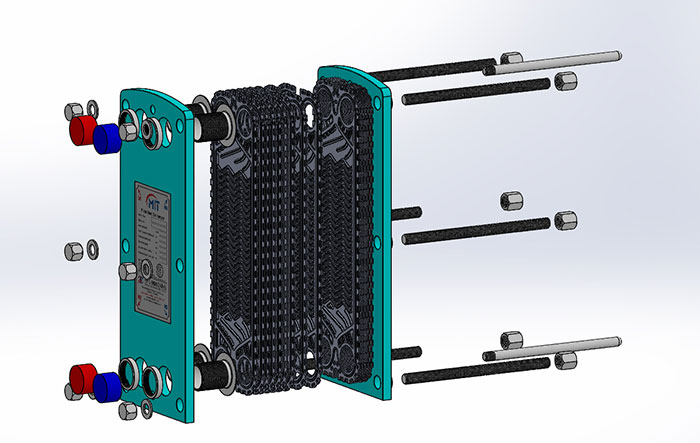

Plakalı Isı Eşanjörlerinde önden arkaya doğru genel olarak şu parçalar yer alır.

• Üzerinde giriş-çıkış bağlantıları ve eşanjör bilgileri bulunan ön gövde
• Eşanjör plakalarını sabitlemek için kullanılan alt ve üst taşıma milleri
• Akışkanların ön gövde ile temasını engelleyen ilk plaka
• Akışkanların geçişine izin veren ve ısı transferi sağlayan eşanjör akış plakaları
• Akışkanların arka gövde ile temasını engelleyen son plaka
• Üzerinde montaj ve bakım talimatı bulunan ve miller üzerinde hareket edebilen arka gövde
• Plakaların belirli bir sıkma ölçüsünde tutulmasını sağlayan saplama ve pullar

MIT markası altında ürettiğimiz plakalı eşanjörlerin ön gövdesi üzerinde yer alan Plakalı Eşanjör Etiketi şu bilgileri içerir.

• Eşanjörün Model bilgisi
• Eşanjörün Plaka Sayısı
• Eşanjörün Üretim Numarası
• Eşanjörün Kapasite Bilgisi
• Eşanjörün Test ve Kullanım Sıcaklığı
• Eşanjörün Test ve Kullanım Basınçları
• Eşanjörün Minimum Sıkma Ölçüsü
• Ekin Endüstriyel iletişim bilgileri

MIT Plakalı Eşanjör modellerimizi görmek için tıklayın.
