Plakalı Eşanjörler, aralarında sıcaklık farkı bulunan iki farklı akışkan arasında ısı transferi yapma prensibine göre çalışan cihazlardır. Isıtacak akışkan ve ısınacak akışkan plakalar ile birbirinden tamamen ayrılmıştır.

MIT 517 MODEL CONTALI TİP PLAKALI ISI EŞANJÖRLERİ

Standart plakalı eşanjörlerde toplamda dört adet giriş- çıkış portu bulunur ve bunlardan ikisi ısıtıcı akışkanın, diğer ikisi ısınacak akışkanın giriş ve çıkışlarıdır. Özel üretim ile birden fazla ısıtıcı veya ısınacak akışkan bulunan eşanjörler yapmak da mümkündür.

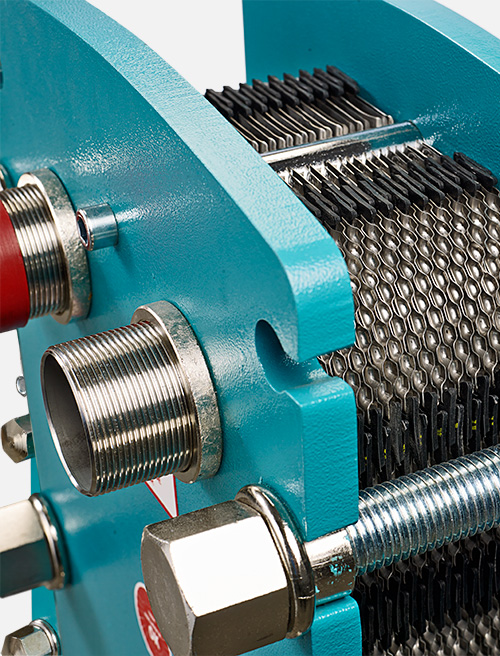

MIT PLAKALI EŞANJÖRÜ OLUŞTURAN PARÇALAR

• Üzerinde giriş-çıkış bağlantıları ve eşanjör bilgileri bulunan ön gövde
• Eşanjör plakalarını sabitlemek için kullanılan alt ve üst taşıma milleri
• Akışkanların ön gövde ile temasını engelleyen ilk plaka
• Akışkanların geçişine izin veren ve ısı transferi sağlayan eşanjör akış plakaları
• Akışkanların arka gövde ile temasını engelleyen son plaka
• Üzerinde montaj ve bakım talimatı bulunan ve miller üzerinde hareket edebilen arka gövde
• Plakaların belirli bir sıkma ölçüsünde tutulmasını sağlayan saplama ve pullar

MIT PLAKALI EŞANJÖR ETİKETİ ÜZERİNDE YER ALAN BİLGİLER

• Eşanjörün Model bilgisi
• Eşanjörün Plaka Sayısı
• Eşanjörün Üretim Numarası
• Eşanjörün Kapasite Bilgisi
• Eşanjörün Test ve Kullanım Sıcaklığı
• Eşanjörün Test ve Kullanım Basınçları
• Eşanjörün Minimum Sıkma Ölçüsü
• Ekin Endüstriyel iletişim bilgileri

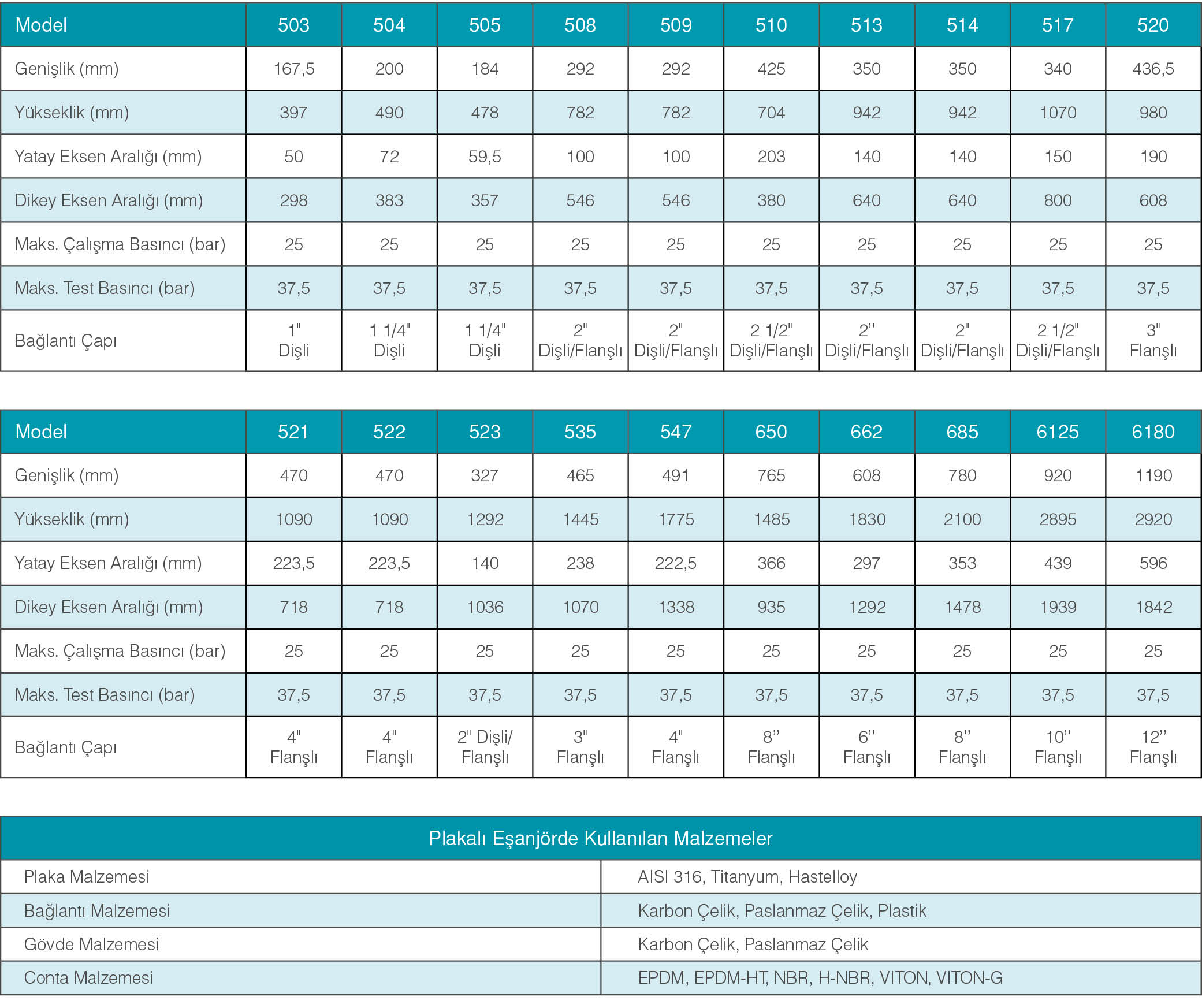

MATERYALLER

Plaka Materyali : AISI 316, Titanyum, Hastelloy
Bağlantı Materyali : Karbon Çelik, Paslanmaz Çelik, Plastik
Gövde Materyali : Karbon Çelik, Paslanmaz Çelik
