Çalışma Prensibi

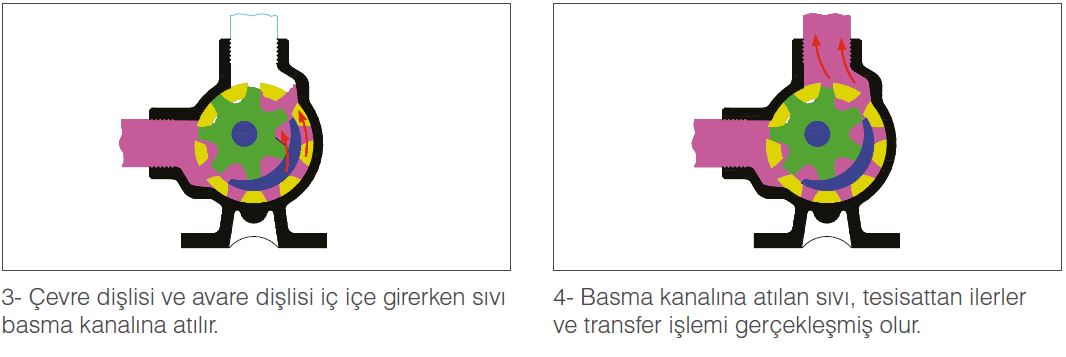

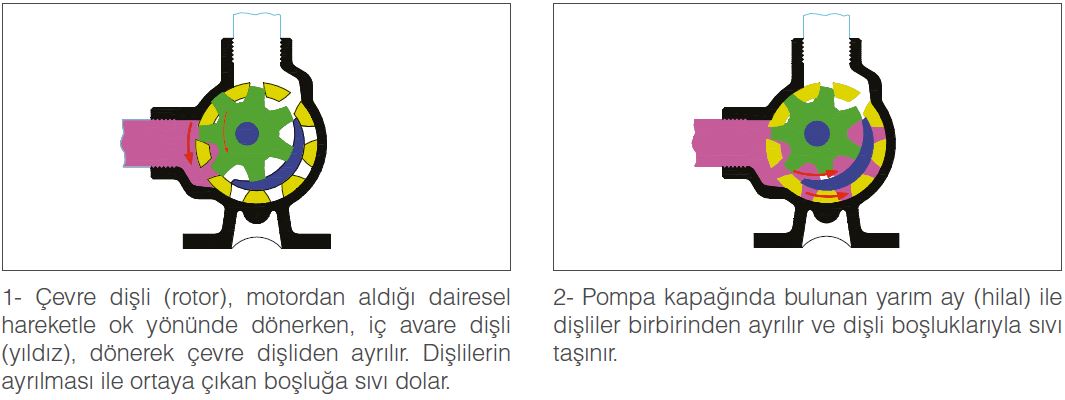

İçten eksantrik dişli pompalar pozitif deplasmanlı olup, iki adet hareketli parçadan oluşur. Pompa miline bağlı çevre dişlisi dönerken, avare dişlisine de hareket iletir ve avare dişlisi de döner. Bu dönme esnasında avare dişlisi ile çevre dişlisi hilal vasıtası ile birbirinden ayrılır ve vakum oluşur. Oluşan vakum sayesinde pompa belli bir miktarda sıvıyı içine çeker. Pompanın içine çekilen sıvı diş boşluklarında basma ağzına doğru hareket eder. Basma ağzında avare dişli ve çevre dişlisi iç içe girerek basınç oluşturur ve sıvının dışarı atılmasını sağlar. Pompa; pompa milinin her bir dönüşünde, hacmi kadar sıvıyı transfer eder. Dolayısı ile pompanın kapasitesi büyüklüğü ve devri ile doğru orantılıdır. İçten eksantrik dişli pompaların çalışma prensibi aşağıda şematik olarak gösterilmektedir.

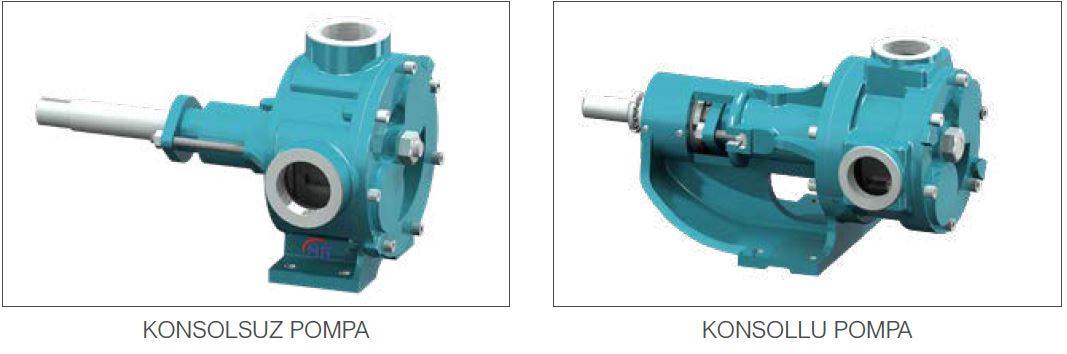

İçten eksantrik dişli pompalar, konsollu ve konsolsuz olmak üzere iki ana gurupta toplanmaktadır. Konsol, pompalarda giriş ve çıkış ağızlarının montaj kolaylığı bakımından (45º aralıklı) sekiz değişik pozisyona dönüştürebilme imkanı sağlamakla beraber, pompa mili yataklamasının daha rijit olması sebebi ile, pompaların daha ağır şartlarda uzun ömürlü olarak çalışabilmesi imkanını verir.

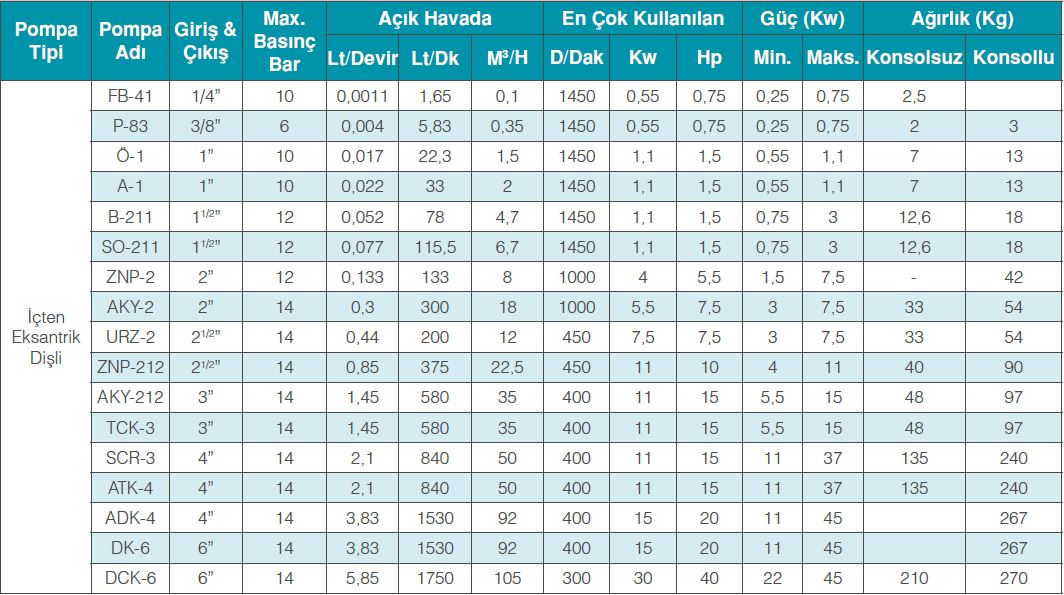

İçten Eksantrik Dişli Pompa Kapasite Tablosu

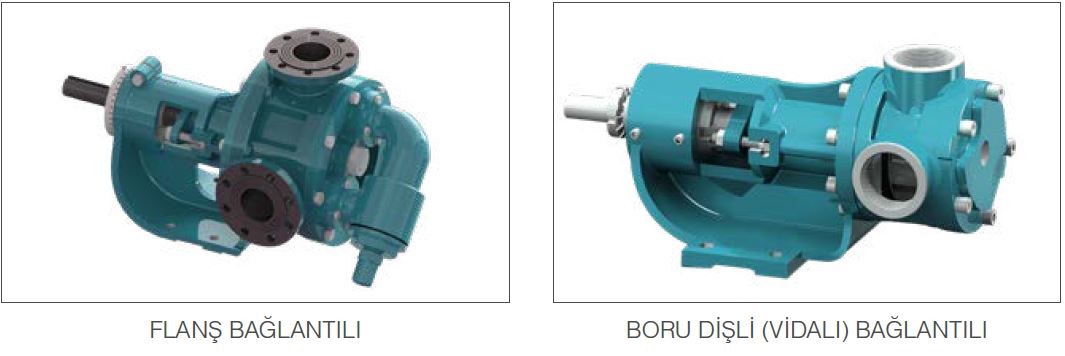

Pompa Bağlantı Şekilleri

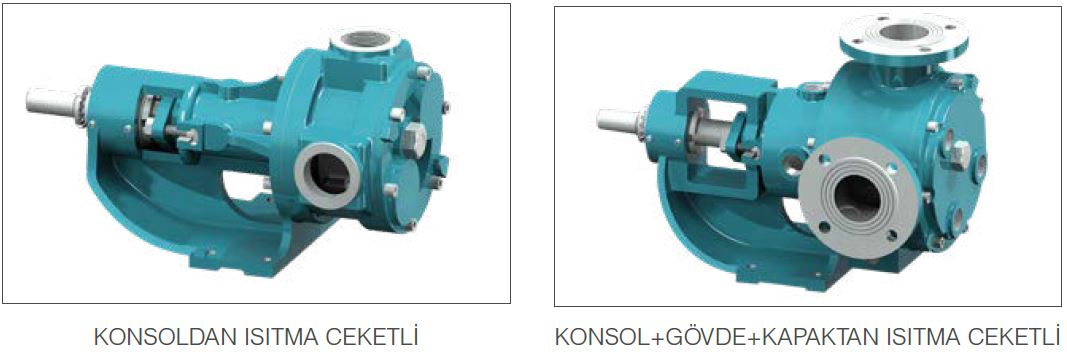

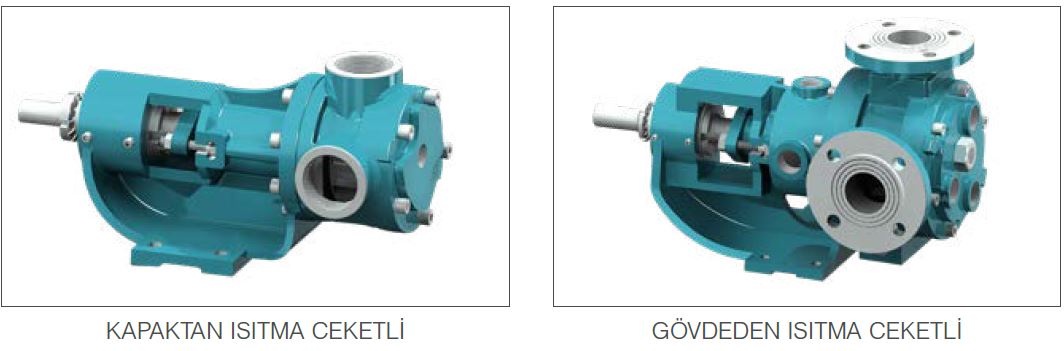

Isıtma Ceketleri
